| 是否进口否 | 产地北京 |
| 加工定制是 | 品牌XSN |
| 型号XSN-AHS1T1K1A1B1S1C1 |
展开

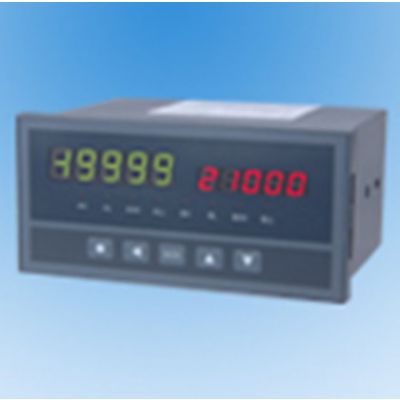

XSN 智能计数器XSN-AHS1T1K1A1B1S1C1
位移/计数/角度 显示控制仪
8.1、XSN系列 智能计数器
■ 可配接各类光电开关，接近开关，光栅尺，增量式旋转编码器等脉冲输出的传感器，用于实现计数；测量位移、长度；测量角度。
■ 单相脉冲或双相正交脉冲输入，计数频率10kHz。
■ 0.0001～45.000 宽范围可设置计数比率。
■ 2点预置输出。2种输出方式，可设置延时恢复和自动清零功能。可以实现范围报警和自动定量（定长）控制。
■ 3点开关量输入，可以实现清零，加/减计数，显示锁定的外部控制。
■ 7位显示和5位显示2种可选择形式：
7位显示：显***围-9999999～9999999
5位显示：显***围-19999～45000
5位显示的仪表，可以选配变送输出功能。
■ 通讯，打印功能。
内容 | 代码说明 | ||||||||||||
XSN- | 5位或7位计数值显示；计数频率10kHz | ||||||||||||
外形尺寸 | AH | 160×80×125 开孔尺寸：152×76 | |||||||||||
CH | 96×48×112 开孔尺寸：92×45 | ||||||||||||
面板规格 | S | 5位LED | |||||||||||
L | 7位LED （限AH、CH） | ||||||||||||
输入信号
| 1 | 单相脉冲输入（20mV以上） | |||||||||||
2 | 双相正交脉冲输入，可识别正、反向运动（选择该项时必须选择外供） | ||||||||||||
D | 10Hz以下单相脉冲输入，适合低速计数，防输入信号抖动 | ||||||||||||
报警（选件） | T1～2 | 2点继电器预置输出； （250V AC/3A,阻性负载） | |||||||||||
开关量输入（选件） | K1 | 外部控制回零 | |||||||||||
K2 | 外部控制回零，加/减 | ||||||||||||
K3 | 外部控制回零，加/减，锁定 （限AH） | ||||||||||||
变送（选件） （分辨率：1/3000；负载能力：600Ω）（限显示方式为S型仪表） | A1 | 电流输出（4～20）mA、（0～10）mA、（0～20）mA。
| |||||||||||
A2 | 电压输出（1～5）V、（0～5）V | ||||||||||||
A3 | 电压输出（0～10）V | ||||||||||||
A4 | 电压输出（-5V～+5V） | ||||||||||||
A5 | 电压输出（-10V～+10V） | ||||||||||||
外供电源（选件） | B1 | 24V±5% 50mA以下 | |||||||||||
B2 | 12V±5% 50mA以下 | ||||||||||||
B3 | 5V±5% 50mA以下 | ||||||||||||
通讯（选件） （通讯速率：2400、4800、9600、19200） （通讯地址：0～99） | S1 | TC ASCII协议 RS232 | |||||||||||
S2 | TC ASCII协议 RS485 | ||||||||||||
M1 | Modbus-RTU协议 RS232 | ||||||||||||
M2 | Modbus-RTU协议 RS485 | ||||||||||||
打印接口（选件） | P | ||||||||||||
计数比率方式 | C1 | 单计数比率方式 | |||||||||||
电源规格 | V0 | 100-240V AC 50/60 Hz | |||||||||||
V1 | 10-24VAC 50/60Hz；10-24VDC（限CH） | ||||||||||||
